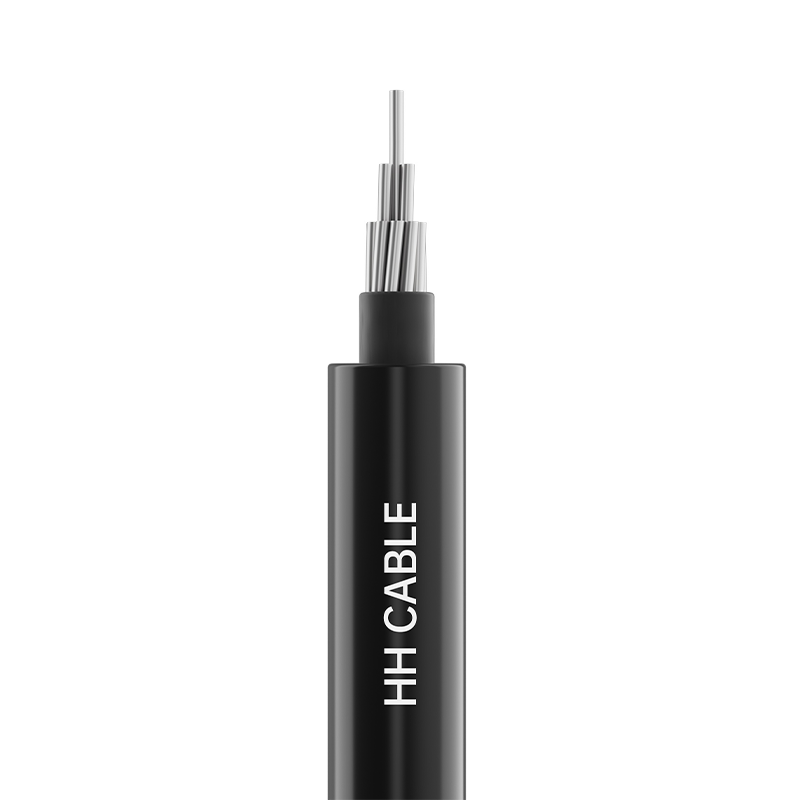

Cablu izolat aerian de 10 kV

Nume produs: cablu izolat aerian de 10 kV

1-Standarde de implementare

GB/T14049-2008

2-Model de produs

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ etc.

3- Nivelul de tensiune

10kV

4-Specificațiile produsului

Numărul de nuclee

Caietul de sarcini

Dirijor de cupru

Conductor din aluminiu sau aliaj de aluminiu

1

10 mm 2 ~ 400 mm 2

10 mm 2 ~ 400 mm 2

3

25 mm 2 ~ 400 mm 2

25 mm 2 ~ 400 mm 2

3 K (A) sau 3 K (B)

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

Nota 1: K este firul cu toroane portante. În conformitate cu cerințele tehnice de inginerie, secțiunea transversală specificată în tabel poate fi selectată pentru a se potrivi cu secțiunea transversală a conductorului corespunzătoare.

Când deschiderea turnului este mai mare și sunt necesare cabluri de rulment suplimentare, astfel de cabluri de rulment nu sunt incluse în structura cablului

Nota 2: (A) indică sârmă de oțel portantă, iar (B) indică sârmă de oțel, de aliaj de aluminiu.

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Conductor

Conductor rotund compactat (cupru sau aluminiu sau aliaj de aluminiu).

Scut conductor (dacă există)

Materiale semiconductoare reticulate sau nereticulate

Izolație

Material izolator rezistent la intemperii din polietilenă de înaltă densitate sau polietilenă reticulata

Izolație shield (if any)

Material semiconductor decapabil reticulat

6-Identificarea izolației

Izolație coloring identification:

Culoarea izolației este neagră sau naturală. Secvența de faze a izolației cablului cu trei nuclee este identificată prin creste, adică faza A are o creastă, faza B are două creste, faza C are trei creste etc., sau în funcție de cerințele clientului. Miezul neutru este marcat cu o metodă de marcare diferită de cea de mai sus.

7-Cerințe speciale de performanță

Rezistență la intemperii, rezistență la UV etc.

8- Caracteristicile de aplicare a cablurilor

8.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale:

Polietilenă de înaltă densitate: 75°C; polietilenă reticulata: 90°C.

8.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durată care nu depășește 5 secunde) este: izolație din polietilenă de înaltă densitate: 150°C; izolatie din polietilena reticulata: 250°C.

8.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de -20℃

8.4 Raza minimă de îndoire pentru instalarea cablului:

Cablu unic: nu mai puțin de 20 de ori diametrul exterior al cablului;

Cablu multinucleu: nu mai puțin de 15 ori diametrul exterior al cablului.

Cablurile izolate aeriene de 8,510 kV sunt utilizate pe scară largă în construcția și actualizările de rețele electrice urbane și rurale pentru a înlocui conductorii goli tradiționali, pentru a reduce riscul de șoc electric, pentru a îmbunătăți siguranța, pentru a satisface nevoile de înfrumusețare urbană, pentru a evita impactul conductoarelor goale asupra peisajului și pentru a obține efectul de „rețea electrică invizibilă”.

8.5.1 Când instalați cabluri ușoare și subțiri izolate deasupra capului, trebuie păstrată o anumită distanță față de copaci. Când cablurile sunt în funcțiune, este permis doar contactul pe termen scurt între cabluri și arbori.

8.5.2 Când instalați cabluri izolate natural deasupra capului, trebuie păstrată o anumită distanță față de copaci. Când cablurile sunt în funcțiune, este permis contactul frecvent între cabluri și arbori.

8.5.3 Restul de cabluri izolate aeriene de 10 kV vor fi instalate în locații aeriene fixe. În timpul instalării trebuie păstrată o anumită distanță față de copaci. Contactul frecvent între cabluri și arbori este permis în timpul funcționării. În plus, cablurile aeriene izolate cu miez de cupru moale vor fi utilizate ca cabluri de descărcare a transformatorului.
