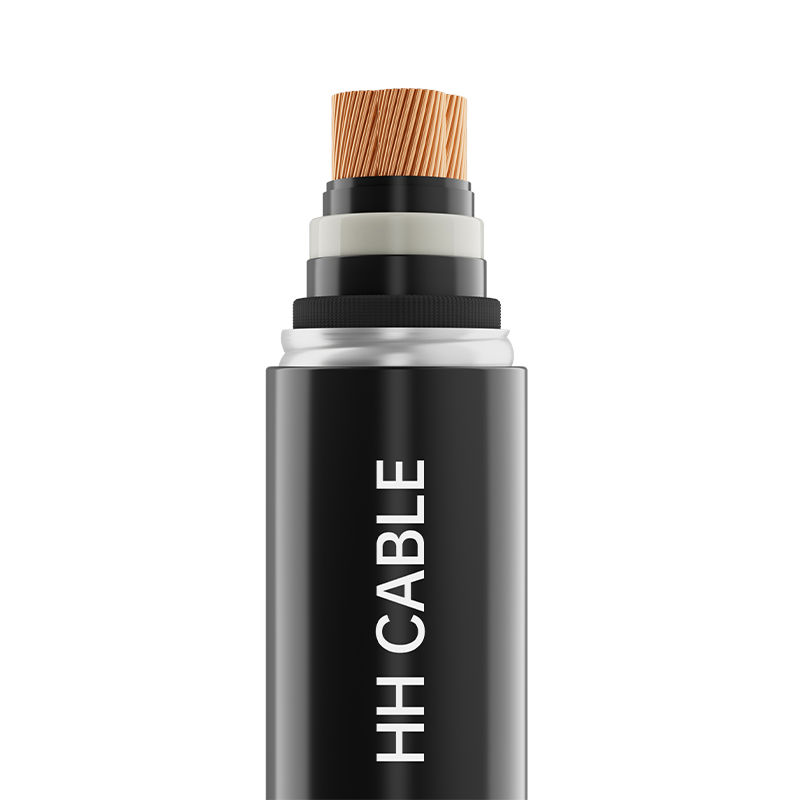

Cablu de alimentare izolat cu polietilenă reticulat 66-110kV

Nume produs: cablu de alimentare izolat cu polietilenă reticulat 66-110kV

1-Standarde de implementare

GB/T11017.2-2024

2-Model de produs

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z etc.

3-Nivel de tensiune

38/66kV, 50/66kV, 64/110kV

4-Specificațiile produsului

240 mm 2 ~ 2000 mm 2

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductoare rotunde compactate sau despicate (cupru sau aluminiu).

Dirijor shielding

Bandă de ambalare Tetoron semiconductivă material semiconductiv reticulat ultra-neted

Izolație

Material izolator ultra-curat din polietilenă reticulată

Izolație shielding

Material semiconductiv reticulat ultra-neted

Strat tampon

Bandă tampon semiconductivă sau bandă tampon semiconductivă de blocare a apei

Manșon metalic sau scut metalic

Manșon din aluminiu ondulat sau manșon neted din aluminiu sau înfășurare rară din sârmă de cupru; În plus, se poate adăuga fibra optică de monitorizare a temperaturii în funcție de necesități

Strat anti-coroziune

Asfalt sau adeziv topibil sau vopsea asfaltică

Manta exterioara nemetalica

Izolație grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Stratul conductiv al tecii exterioare

Acoperire din grafit sau material semiconductor extrudat

6-Culoarea tecii

Negru sau roșu sau conform cerințelor clientului

7-Cerințe speciale de performanță

Ignifugă clasa A/B/C, fără fum și fără halogeni, rezistentă la termite, la rozătoare, la UV etc.

8- Caracteristicile de aplicare a cablurilor

8.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale este de 90°C.

8.2 În timpul scurtcircuitului (durată care nu depășește 5 secunde), temperatura maximă admisă a conductorului cablului este de 250°C.

8.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

8.4 Raza minimă de îndoire pentru instalarea cablului:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 20 de ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 15 ori diametrul exterior al cablului.

8.5 Cablurile sunt utilizate pe scară largă în sistemele de transport și distribuție a energiei electrice, inclusiv în rețelele urbane de distribuție a energiei și sursele de alimentare industriale. Sunt potrivite pentru instalații fixe, instalații exterioare și interioare, instalații de îngropare directă, canale de cabluri, șanțuri de cabluri și tuneluri și pot rezista la presiune moderată. În funcție de model, cablurile oferă rezistență radială la apă sau atât radială, cât și longitudinală
