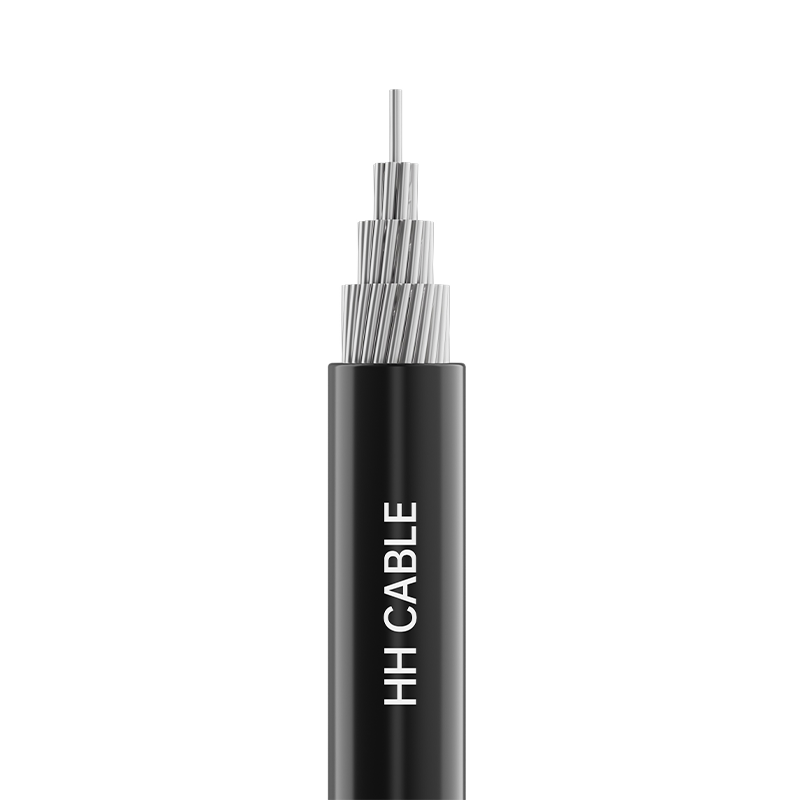

Cablu izolat aerian de 1 kV
Acasă / Produse / Cabluri de transmisie și transformare la rețea electrică / Cablu izolat aerian de 1 kV
  • Cablu izolat aerian de 1 kV
  • Cablu izolat aerian de 1 kV
Wuxi Henghui Cable Co., Ltd.

Cablu izolat aerian de 1 kV

Contactați-ne
PREV：Cablu de alimentare izolat cu polietilenă reticulat 6-35kV URMĂTORUL：Cabluri de alimentare izolate cu PVC de 1,8-3 kV și mai jos
  • Detalii despre produs
  • Întrebări frecvente

Nume produs: cablu izolat aerian de 1 kV

1-Standarde de implementare

GB/T12527-2008

2-Model de produs

JKLV, JKLY, JKLYJ, JKLHY, JKLHYJ, JKYJ, JKTRYJ etc.

3- Nivelul de tensiune

1kV

4-Specificațiile produsului

Numărul de nuclee

Caietul de sarcini

Dirijor de cupru

Conductor din aluminiu sau aliaj de aluminiu

1

10 mm 2 ~ 240 mm 2

10 mm 2 ~ 400 mm 2

2, 4

10 mm 2 ~ 120 mm 2

10 mm 2 ~ 120 mm 2

3 K a

——

10 mm 2 ~ 120 mm 2

Notă: Miezul auxiliar k este un miez neutru cu capacitate portantă. Selectați orice secțiune transversală pentru a se asocia cu miezul principal în funcție de cerințele proiectului. (A) reprezintă sârmă toronată portantă din oțel și (B) reprezintă sârmă toronată portantă din aliaj de aluminiu.

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Conductor

Conductor rotund compactat (cupru sau aluminiu sau aliaj de aluminiu).

Izolație

Clorura de polivinil sau polietilena sau polietilena reticulata material izolant rezistent la intemperii

6-Identificarea izolației

Izolație coloring identification:

Culoarea izolației este neagră. Secvența fazelor de izolație a cablurilor cu două fire sau mai multe este identificată prin creste, adică faza A are o coamă, faza B are două coame, faza C are trei coame etc., sau în funcție de cerințele clientului.

7-Cerințe speciale de performanță

Rezistență la intemperii, rezistență la UV etc.

8- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale:

Policlorură de vinil, polietilenă: 70℃; polietilenă reticulata: 90℃.

9.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de -20℃

9.4 Raza minimă de îndoire pentru instalarea cablului:

Raza minimă de îndoire a cablurilor cu diametrul exterior mai mic de 20 mm: nu mai puțin de 4 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablurilor cu un diametru exterior mai mare sau egal cu 20 mm: nu mai puțin de 6 ori diametrul exterior al cablului.

Cablurile izolate aeriene de 9,5 1kV sunt utilizate pe scară largă în construcția rețelelor electrice urbane și rurale, servind ca linii fixe pentru a transmite energie electrică de la centralele electrice la diverși utilizatori sau de la substații la cutii de distribuție sau terminale de utilizator. Datorită pierderilor reduse de transmisie, pot reduce eficient risipa de energie și sunt adesea folosite pentru transmisia de energie pe distanțe lungi.

Produse recomandate
Soluții complete de cablu
Cum să selectați produsele prin cablu
Pentru fire și cabluri, alege Henghui – ani de experiență.
Obțineți o cotație
Feedback despre mesaj
Despre noi

Wuxi Henghui Cable Co., Ltd.

Este un producător specializat în cercetare,

Dezvoltarea, producția și vânzarea de fire și cabluri.

Compania produce în principal cabluri de alimentare de până la 110 kV și mai mici, inclusiv de înaltă și joasă tensiune cabluri reticulate, cabluri de alimentare izolate din plastic, cabluri de control, cabluri aeriene izolate, minerit cabluri, cabluri de calculator, cabluri din aliaj de aluminiu, precum și alte tipuri speciale de cabluri.

De-a lungul anilor, Henghui Cable a câștigat o reputație puternică în rândul clienților săi. Ne angajăm să oferind produse de încredere, prețuri competitive și servicii complete pentru a satisface nevoile noastre utilizatorii. Salutăm cu sinceritate atât clienții noi, cât și cei existenți să colaboreze cu noi.

  • 0m2

    Zona Fabricii

  • 0+

    Personal tehnic

  • 0+

    Echipamente profesionale

Citește mai mult
Wuxi Henghui Cable Co., Ltd.
WUXI HENGHUI CABLE CO., LTD.
Certificat de Onoare
  • Certificat de sistem de management al calității
  • Certificat Sistem de Management al Calitatii
  • Certificat de sistem de management de mediu
  • Certificat de sistem de management de mediu
  • Certificat de Sistem de Management al Sănătății și Securității Ocupaționale
  • Certificat de Sistem de Management al Sănătății și Securității Ocupaționale
Ce sunt știrile
Perspective și actualizări ale industriei
Vezi toate știrile

Avantajele cablului integrat în antenă (ABC)

Cablu pentru antenă (ABC) este adoptat pe scară largă în sistemele moderne de distribuție aeriană de joasă tensiune datorită designului său compact și siguranței sporite. Prin combinarea mai multor conductori cu izolație într-un singur pachet, ABC minimizează defecțiunile electrice cauzate de contactul cu copaci, animale sau interferențe umane. Cablul izolat de 1 kV utilizat în ABC oferă o izolație robustă, asigurând performanță fiabilă chiar și în condiții dure de exterior. Recomand personal soluțiile de cabluri aeriene de la Henghui Cable pentru rețelele de distribuție urbane și rurale, datorită durabilității și ușurinței de instalare.

Considerații de proiectare pentru cablul izolat aerian de 1 kV

Designul de Cablu izolat aerian de 1 kV se concentrează pe fiabilitatea electrică, rezistența mecanică și rezistența mediului. Caracteristicile cheie de design includ:

  • Izolație din polietilenă reticulata (XLPE) sau PVC pentru a rezista la expunerea la UV și la variațiile de temperatură.
  • Materiale conductoare flexibile, cum ar fi aluminiu sau cupru, pentru a reduce slăbirea și pentru a susține tensiunea pe distanțe lungi.
  • Înveliș rezistent la intemperii pentru a rezista la umiditate, poluare și elemente corozive.

Pentru noi cablu aerian pachet (ABC), mă asigur că fiecare conductor îndeplinește standarde mecanice și termice stricte pentru a menține conductivitatea optimă și performanța pe termen lung.

Avantajele de siguranță ale cablului integrat în antenă (ABC)

Unul dintre cele mai semnificative avantaje ale ABC este siguranța sporită atât pentru personal, cât și pentru public. Spre deosebire de liniile aeriene tradiționale cu conductor liber, ABC reduce riscurile de șoc electric și scurtcircuite cauzate de contactul extern. Beneficiile suplimentare includ:

  • Minimizarea riscurilor de întrerupere din cauza contactului cu copaci, păsări sau alte obstacole.
  • Cerințe de întreținere mai reduse în comparație cu liniile aeriene convenționale.
  • Fiabilitate îmbunătățită a sistemului în condiții meteorologice nefavorabile, cum ar fi ploaie, vânt sau acumulare de gheață.

Subliniez utilizarea ABC în zonele dens populate pentru o siguranță sporită și costuri operaționale reduse.

Cele mai bune practici de instalare și întreținere

Instalarea și întreținerea corespunzătoare sunt esențiale pentru performanța cablului izolator de 1 kV și a cablurilor antene. Practicile recomandate includ:

  • Menținerea distanței corecte între conductori și a tensiunii fasciculului pentru a preveni stresul mecanic.
  • Folosind feronerie și cleme adecvate pentru a asigura ABC împotriva vântului și vibrațiilor.
  • Inspecție periodică pentru deteriorări ale izolației, uzură mecanică sau semne de coroziune.
  • Minimizarea curburilor ascuțite și evitarea strângerii excesive în timpul instalării pentru a păstra integritatea izolației.

La Henghui Cable, ofer îndrumări pentru a mă asigura că instalațiile de cabluri în pachete aeriene îndeplinesc atât standardele de siguranță, cât și longevitatea operațională.

Prezentare generală comparativă a tipurilor de cabluri aeriene

Următorul tabel compară ABC cu cablurile aeriene tradiționale izolate de 1 kV:

Tip cablu Izolație Configurare Siguranță Aplicații
Cablu pentru antenă (ABC) PVC/XLPE Multiconductor la pachet Înalt, izolat și compact Distribuție aeriană urbană și rurală
Cablu izolat aerian de 1 kV XLPE / PVC Un singur conductor Moderat, expus la riscul de mediu Linii aeriene tradiționale

Considerații de mediu și operaționale

Cablul pentru antenă (ABC) este proiectat pentru o funcționare eficientă în diferite condiții de mediu. Structura sa compactă reduce poluarea vizuală și este rezistentă la coroziune, radiații UV și umiditate. Cablul izolat de 1 kV în configurație ABC asigură pierderi minime de energie și frecvență de întreținere redusă. Recomand implementarea sistemelor ABC în zonele predispuse la furtuni sau frunze grele pentru a îmbunătăți fiabilitatea rețelei și a reduce costurile operaționale.

Concluzie

Cablul aerian grupat (ABC) și cablul izolat aerian de 1 kV oferă o soluție fiabilă, sigură și eficientă pentru rețelele de distribuție aeriene moderne. Prin utilizarea ABC, beneficiați de siguranță îmbunătățită, întreținere redusă și performanță electrică îmbunătățită. La Henghui Cable, mă asigur că fiecare cablu pentru antenă îndeplinește standarde stricte de calitate pentru a sprijini o infrastructură de alimentare sigură și de lungă durată.
