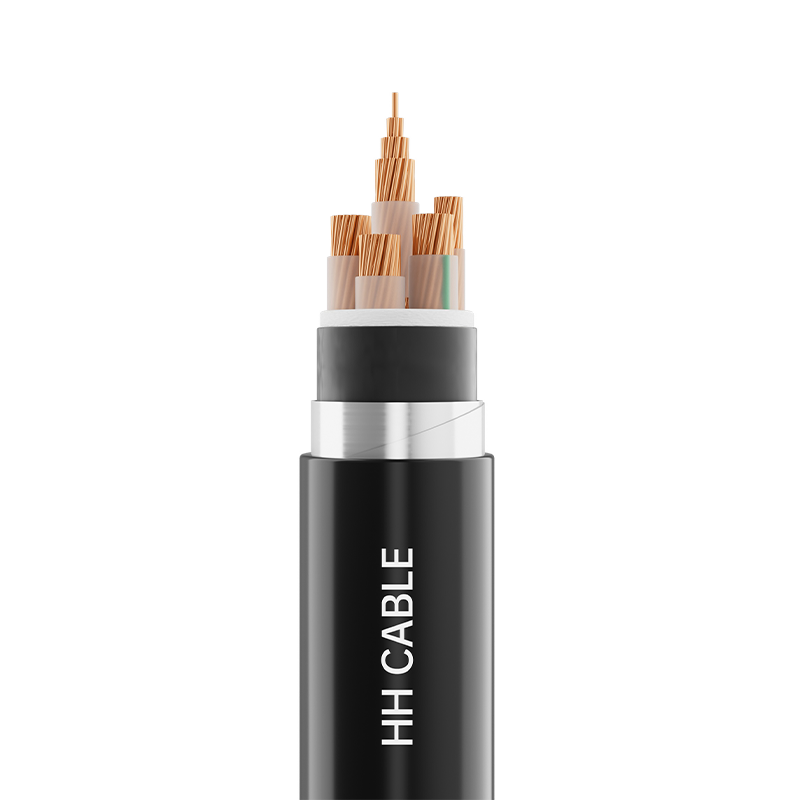

Cabluri de alimentare izolate cu polietilenă 1,8-3kV și mai jos

Nume produs: cabluri de alimentare izolate cu polietilenă reticulate de 1,8/3kV și mai jos

1-Standarde de implementare

GB/T2706.1-2020

2-Model de produs

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 etc.

3- Nivelul de tensiune

1,8/3kV, 0,6/1kV

4-Specificațiile produsului

Numărul de nuclee

Caietul de sarcini

Dirijor de cupru

Conductor din aluminiu sau aliaj de aluminiu

1-5

1,5 mm 2 ~ 630 mm 2

1,5 mm 2 ~ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ~ 630 mm 2

6 mm 2 ~ 630 mm 2

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Conductor

Conductoare rotunde compactate sau necompactate (cupru sau aluminiu sau aliaj de aluminiu), conductoare din cupru - Clasa 1, Clasa 2, Clasa 5; conductoare de aluminiu - Clasa 1, Clasa 2

strat rezistent la foc (dacă există)

Banda de mica

Izolație

Material izolator din polietilenă reticulat

Umplere (dacă există)

Coardă de umplere reticulata din polipropilenă nehigroscopică

Bandă de înfășurare a cablurilor (dacă există)

Bandă nețesută sau din polipropilenă

Ecran metalic (dacă există)

Înveliș cu bandă de cupru sau înfășurare cu sârmă de cupru

Teaca interioară (dacă există)

Bandă gofrată din polipropilenă sau material de înveliș (clorură de polivinil sau polietilenă sau fără halogen ignifugă cu emisii reduse)

Manșon de izolare (dacă există)

Material de înveliș PVC sau polietilenă sau fără halogeni, ignifug cu emisii reduse de fum

Armură (dacă există)

Bandă de oțel inoxidabil sau bandă de aluminiu sau bandă de aliaj de aluminiu sau bandă de oțel galvanizat sau sârmă de oțel inoxidabil sau sârmă de aluminiu sau sârmă din aliaj de aluminiu sau sârmă de oțel galvanizat

Teaca exterioara

Material de înveliș PVC sau polietilenă sau fără halogeni, ignifug cu emisii reduse de fum

Identificarea miezului cu 6 fire

6.1 Colorarea izolației sau identificarea benzii de culoare:

Cablu cu 1 conductor: culoare izolație naturală sau conform cerințelor clientului

Cablu cu 2 fire: rosu, albastru; Cablu cu 3 fire: galben, verde, roșu;

Cablu cu 4 fire: galben, verde, roșu, albastru;

Cablu cu 5 fire: galben, verde, roșu, albastru, galben-verde de culoare dublă sau negru sau conform cerințelor clientului;

3 cablu 1 miez: galben, verde, roșu, albastru;

3 Cablu cu 2 nuclee: galben, verde, roșu, albastru, galben-verde dublă culoare sau negru sau conform cerințelor clientului;

4 Cablu 1 miez: galben, verde, roșu, albastru, galben-verde dublă sau negru sau conform cerințelor clientului.

Nota 1: Galben, verde și roșu sunt folosite pentru miezul liniei principale, iar albastrul este folosit pentru miezul liniei neutre.

6.2 Identificare digitală a izolației cablului cu mai multe fire:

Cablu cu 2 fire: 0, 1; Cablu cu 3 fire: 1, 2, 3; Cablu cu 4 fire: 0, 1, 2, 3;

Cablu cu 4 fire: 0, 1, 2, 3, 4;

Nota 2: Numerele trebuie să fie albe sau conform cerințelor clientului, unde 1, 2, 3 sunt pentru miezurile principale, 0 pentru miezul neutru, iar în cablurile cu 5 fire, numărul 4 se referă la conductorii cu destinații speciale (inclusiv conductorii de împământare).

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifugă clasa A/B/C, rezistentă la foc, fără fum și fără halogeni, rezistentă la termite, la rozătoare, la UV, la ulei etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale este de 90°C.

9.2 În timpul scurtcircuitului (durată care nu depășește 5 secunde), temperatura maximă admisă a conductorului cablului este de 250°C.

9.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

9.4 Raza minimă de îndoire pentru instalarea cablului

9.4.1 Cablu unic neblimat:

Raza minimă de îndoire a cablului în timpul instalării nu trebuie să fie mai mică de 20 de ori diametrul exterior al cablului.

Raza minimă de îndoire a cablului după instalare nu trebuie să fie mai mică de 15 ori diametrul exterior al cablului.

9.4.2 Cablu blindat unic:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 15 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 12 ori diametrul exterior al cablului.

9.4.3 Cabluri multi-core neblindate:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 15 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 12 ori diametrul exterior al cablului.

9.4.4 Cabluri blindate cu mai multe fire:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 12 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 10 ori diametrul exterior al cablului.

Cablul 9,5 este utilizat pe scară largă în sistemele de distribuție a energiei de 0,6/1kV și 1,8/3kV. Cablul este potrivit pentru instalare fixă ​​atât în ​​interior, cât și în exterior sau direct îngropat în conducte, canale de cabluri, conducte și șanțuri pentru cabluri. Cablul blindat cu bandă metalică poate rezista la forțe mecanice, dar nu la tensiuni semnificative. Cablul blindat din sârmă metalică poate rezista forțelor mecanice și tensiunilor considerabile. Cablul neblimat nu poate rezista la tensiune sau compresie.
