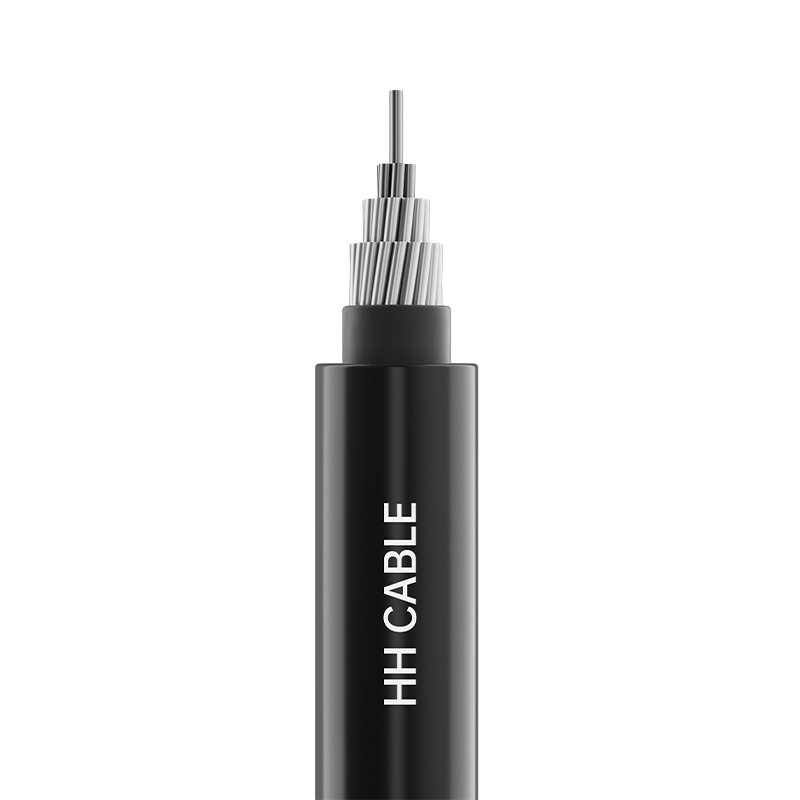

20kV și sub miez de oțel miez de aluminiu ranforsat (miez din aliaj de aluminiu) cablu izolat deasupra capului

Nume produs: 20kV și sub miez de oțel miez de aluminiu armat (miez din aliaj de aluminiu) cablu izolat deasupra capului

1-Standarde de implementare

Q/320282DJD002-2021, Q/320282DJD007-2025

2-Model de produs

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q etc.

3- Nivelul de tensiune

1kV, 10kV, 20kV

4-Specificațiile produsului

Numărul de nuclee

Specificații (aluminiu/oțel)

1

10/2 mm 2 ~ 400/95 mm 2

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

dirijor

Conductor rotund de oțel comprimat armat (aluminiu sau aliaj de aluminiu).

Scut conductor (dacă există)

Materiale semiconductoare reticulate sau nereticulate

izolatie

Material izolator rezistent la intemperii din polietilenă de înaltă densitate sau polietilenă reticulata

6-Identificarea izolației

Identificarea colorării izolației:

Culoarea izolației este neagră sau conform cerințelor clientului.

7-Cerințe speciale de performanță

Rezistență la intemperii, rezistență la UV, rezistență la tracțiune etc.

8- Caracteristicile de aplicare a cablurilor

8.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale:

Polietilenă obișnuită, clorură de polivinil: 70℃; polietilenă de înaltă densitate: 75 ℃; polietilenă reticulata: 90℃.

8.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durată care nu depășește 5 secunde) este: polietilenă obișnuită, clorură de polivinil: 130℃; izolație din polietilenă de înaltă densitate: 150℃; Izolație din polietilenă reticulata: 250℃.

8.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de -20℃

8.4 Raza minimă de îndoire pentru instalarea cablului:

Nu mai puțin de 20 de ori diametrul exterior al cablului.

8.5 Cablurile aeriene izolate din aluminiu armat cu oțel (aliaj de aluminiu) de până la 20 kV sunt utilizate pe scară largă în construcția și modernizarea rețelelor electrice rurale, în special în sistemele de alimentare cu energie electrică de lungă durată din zonele muntoase. În comparație cu conductoarele din aluminiu pur, acestea oferă o rezistență mai mare la rupere și caracteristici de înclinare mai bune, crescând capacitatea de transmisie fără a modifica încărcăturile turnului. Numărul de turnuri poate fi redus în funcție de particularitățile zonelor muntoase sau râurilor pentru a obține o sursă de energie cu deschidere mare.
