Cabluri industrialeProducători

Gama de cabluri industriale pe care le producem

Familia noastră de Cabluri industriale este construită în jurul instalațiilor fixe și flexibile din fabrici, substații, stații de tratare a apei, mașini-unelte și skid-uri de proces. Fiecare construcție este definită de nivelul de tensiune, materialul de izolație, tipul de ecranare, numărul de miezuri și compusul învelișului, astfel încât aceeași dimensiune a conductorului poate fi furnizată în mai multe grade de performanță.

Aplicația se potrivește peste sistemele industriale

Selecția cablului industrial începe cu semnalul sau sarcina de alimentare, apoi trece în mediu. Un cablu care transportă 4–20 mA de la un transmițător de presiune are cerințe diferite de ecranare și capacitate față de un cablu de interblocare cu 61 de fire dintr-un centru de control al motorului. Potrivim construcția cu bucla în loc să furnizăm un tip generic pentru fiecare panou.

• Automatizarea proceselor: cabluri de instrumente între senzorii de câmp, cutiile de joncțiune și dulapurile DCS/PLC.

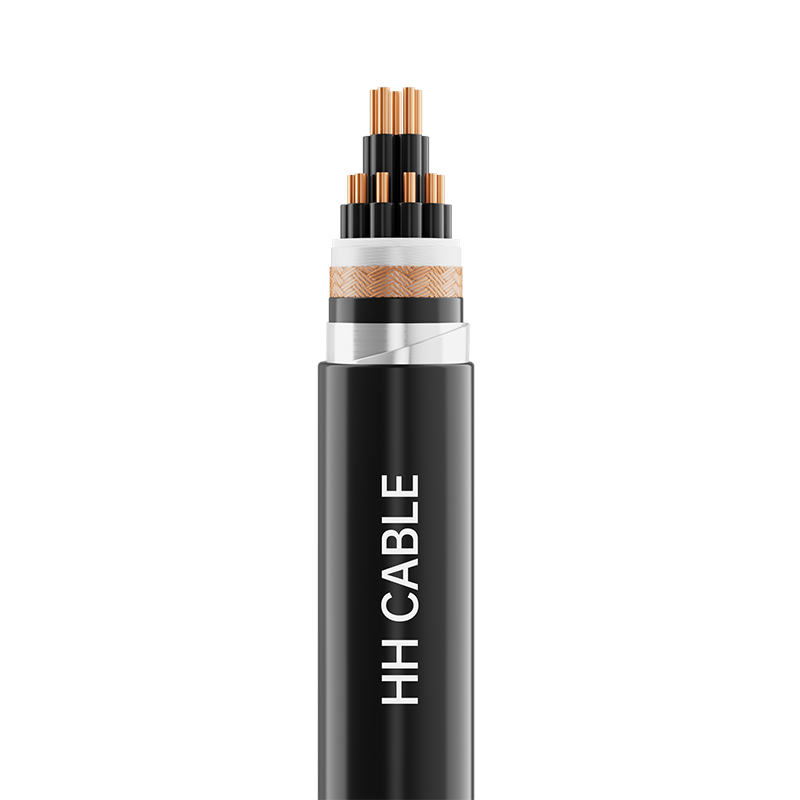

• Controlul motorului: Cabluri de control XLPE sau PVC pentru circuite de contactor, relee și indicații.

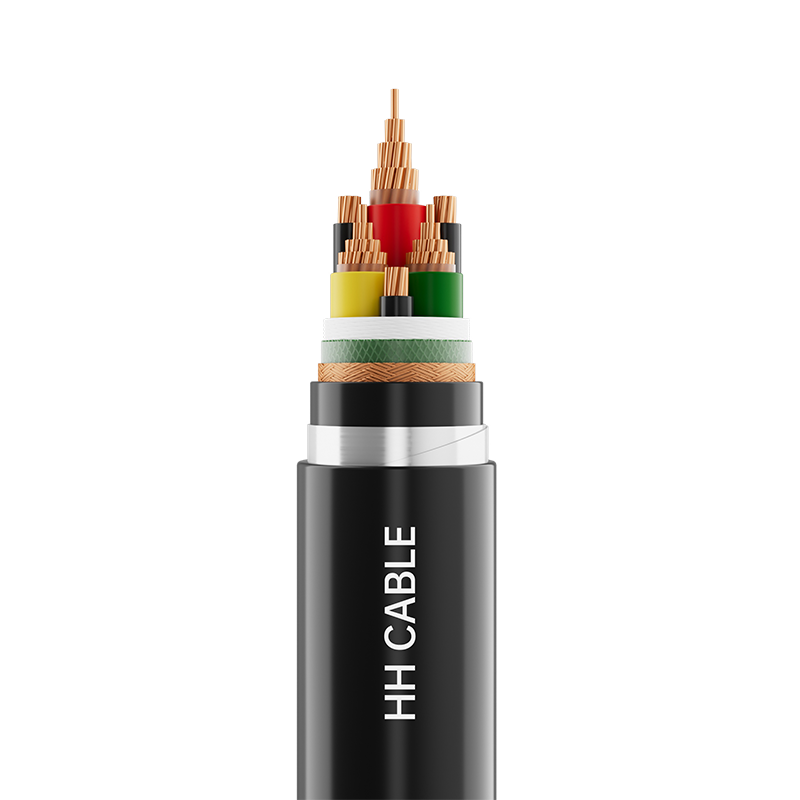

• Drivere și invertoare: Cabluri de alimentare cu frecvență variabilă de 1 kV cu impedanță de transfer scăzută.
• Zone cu temperaturi ridicate: cabluri pentru computer și instrumente cu izolație din silicon sau fluoroplastic, cu o temperatură nominală a conductorului de 180°C sau 200°C.
• Trasee în aer liber și îngropate: cabluri de control blindate sau învelite rezistente la UV pentru șanțuri de cabluri și îngropare directă.

Opțiuni de construcție și specificații critice

Fiecare cablu industrial pe care îl citam este definit de un tabel de construcție. Tabelul de mai jos rezumă principalele variabile pe care le confirmăm înainte de producție, folosind configurațiile standard publicate pentru gamele noastre de control și instrumente.

Integritatea semnalului și designul de ecranare

Pentru cablurile de instrumente și computer, ecranarea este diferența dintre o citire stabilă și una fluctuantă. Construim scuturi din folie pentru zgomot de înaltă frecvență, scuturi din cupru împletit unde sunt necesare flexibilitate și robustețe mecanică și construcții compozite din folie plus împletitură pentru cele mai solicitante medii EMC. Firele de scurgere sunt incluse, astfel încât scutul să poată fi împământat la capătul panoului.

Perechile răsucite, triadele și grupurile stele-quad reduc captarea magnetică. Acolo unde conductorii de putere și de semnal împart un cablu, îi separăm pentru a limita inducția reciprocă. Aceste alegeri se fac în etapa de cotație, deoarece schimbarea tipului de scut după producție nu este practică.

Temperatură, instalare și limite de mediu

Temperatura nominală a conductorului depinde de izolație: PVC, PE și poliolefină fără halogen 70°C; XLPE 90°C; cauciuc siliconic 180°C; fluoroplastic 200°C. Capacitatea de scurtcircuit pentru cablurile de control XLPE este de 250°C timp de până la cinci secunde. Temperatura de instalare nu trebuie să fie sub 0°C pentru compuși standard sau sub -20°C pentru cablurile de instrumente rezistente la temperaturi înalte și joase.

• Raza de curbare: 6× diametrul exterior pentru cabluri împletite flexibile sau neblindate; 8× pentru cabluri de control rigide neblindate; 12× pentru construcții blindate sau ecranate cu metal.
• rutare: Separați cablurile de alimentare și de semnal, mențineți distanța dintre tăvi și scuturile de împământare la un capăt, cu excepția cazului în care proiectarea sistemului impune altfel.
• Mediu: Jachete rezistente la UV pentru alergări în aer liber, blindaje pentru îngropare directă și teci rezistente la ulei pentru interiorul mașinilor-unelte.

Controlul calității și acceptarea

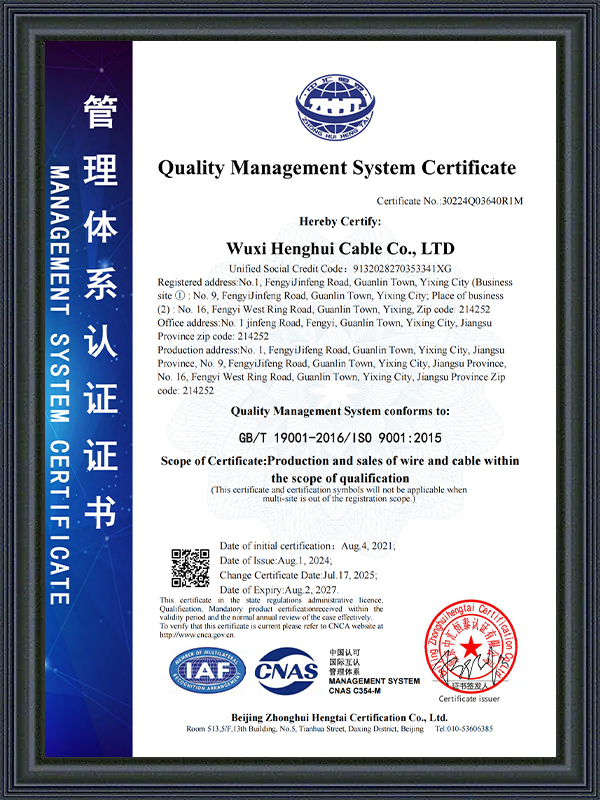

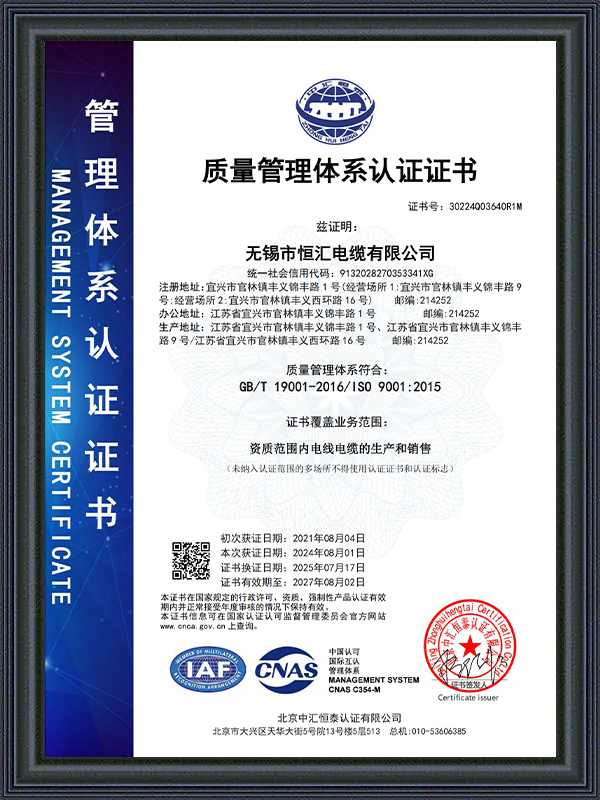

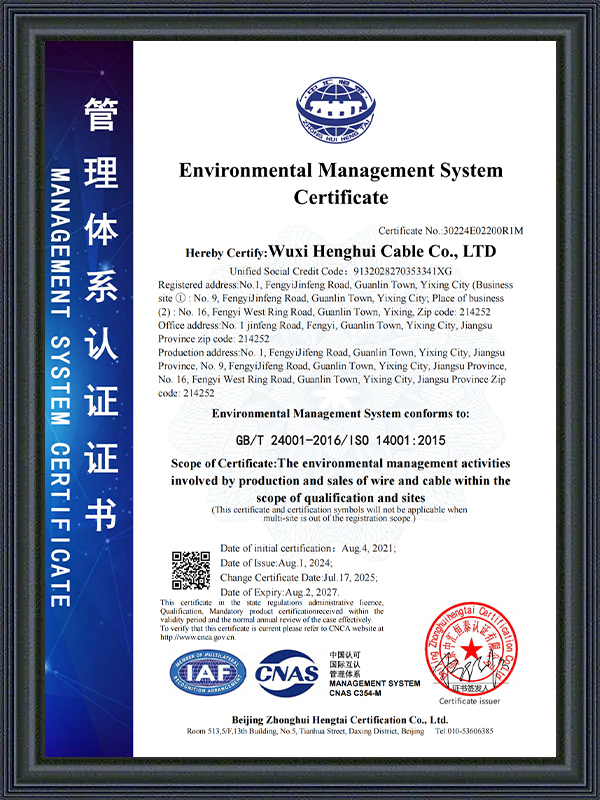

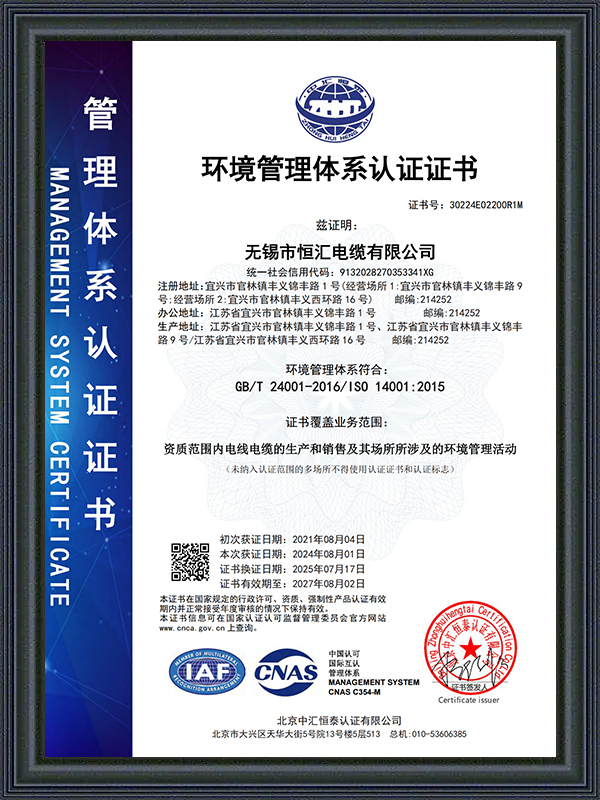

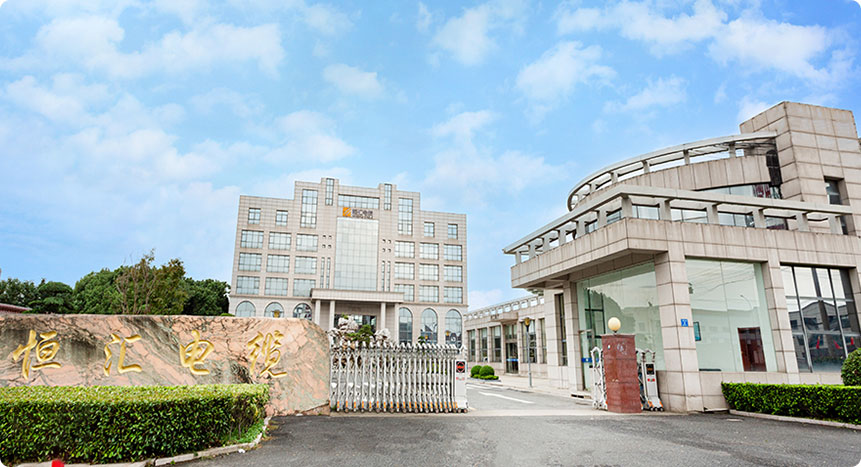

Henghui Cable operează două fabrici de producție și nouă ateliere cu un sistem MES care acoperă traseul de la materia primă la bobina finită. Sistemele noastre de management al calității, managementul mediului și sănătatea și securitatea în muncă sunt certificate, iar gama noastră de cabluri fotovoltaice solare deține certificarea TÜV Rheinland, CE și EAC. Pentru Cablurile industriale, testele de rutină din fabrică acoperă rezistența conductorului, rezistența izolației, rezistența la înaltă tensiune și verificările dimensionale; Clasele rezistente la foc și fără halogeni sunt verificate în raport cu cerințele de performanță relevante.

Documentația de acceptare poate include rapoarte de testare, certificat de conformitate și înregistrări ale lungimii bobinei. În cazul în care un proiect specifică o inspecție terță parte sau testare cu martori, coordonăm programul de inspecție cu reprezentantul clientului înainte de expediere.

Familii de cabluri înrudite pentru proiecte complete

Cablurile industriale stau adesea alături de alte circuite din aceeași fabrică. Furnizăm setul complet, astfel încât sistemele de izolație, compușii de înveliș și documentația să rămână consecvente pe tot parcursul proiectului.

• Cabluri de transmisie și transformare la rețea electrică — Cabluri de alimentare XLPE 1,8–3kV, 6–35kV și 66–110kV pentru conexiuni la substație și alimentare.
• Cabluri feroviare și de tranzit — construcții fără halogeni, fără fum pentru tuneluri, stații și material rulant.
• Cabluri pentru infrastructură și construcții — cabluri fixe, fire și cabluri izolate PVC pentru clădiri și instalații.
• Cabluri de energie noi — cabluri solare fotovoltaice și cabluri DC aferente pentru sisteme de generare și stocare.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o propunere exactă de Cabluri Industriale, avem nevoie de punctul de lucru și de condițiile de instalare. Lista de verificare de mai jos reflectă datele examinate de inginerii noștri înainte de a emite o ofertă și un desen de producție.

• Funcția circuitului: control, semnal, instrumente, transmisie sau distribuție a puterii.
• Nivel de tensiune: 300/500V, 450/750V sau 1kV.
• Dimensiunea conductorului și numărul de miezuri: secțiune transversală în mm² și numărul de nuclee, perechi sau triade.
• Material izolație și înveliș: PVC, PE, XLPE, fără halogeni, silicon sau fluoroplastic.
• Ecranarea și armura: folie, împletitură, compozit, bandă de oțel sau sârmă de oțel.
• Performanță specială: grad ignifug, rezistență la foc, fără halogeni cu fum redus, rezistent la termite/rozătoare, rezistență la UV sau ulei.
• Mediu de instalare: interior, exterior, îngropat, tavă, conductă, temperatură ambientală și expunere chimică.
• Cantitate si livrare: metri totali, lungimea bobinei, portul de destinație și fereastra de livrare necesară.
• Documentatie: rapoarte de testare, certificate, listă de ambalare și orice cerințe de inspecție de la terți.

Trimiteți aceste detalii împreună cu întrebarea dvs. și vă vom confirma modelul, construcția și timpul de livrare. Miezurile, culorile, lungimile și compușii de înveliș personalizate pot fi produse din desene sau mostre.

Întrebări frecvente

Care este diferența dintre cablurile de control și cablurile de instrumente?

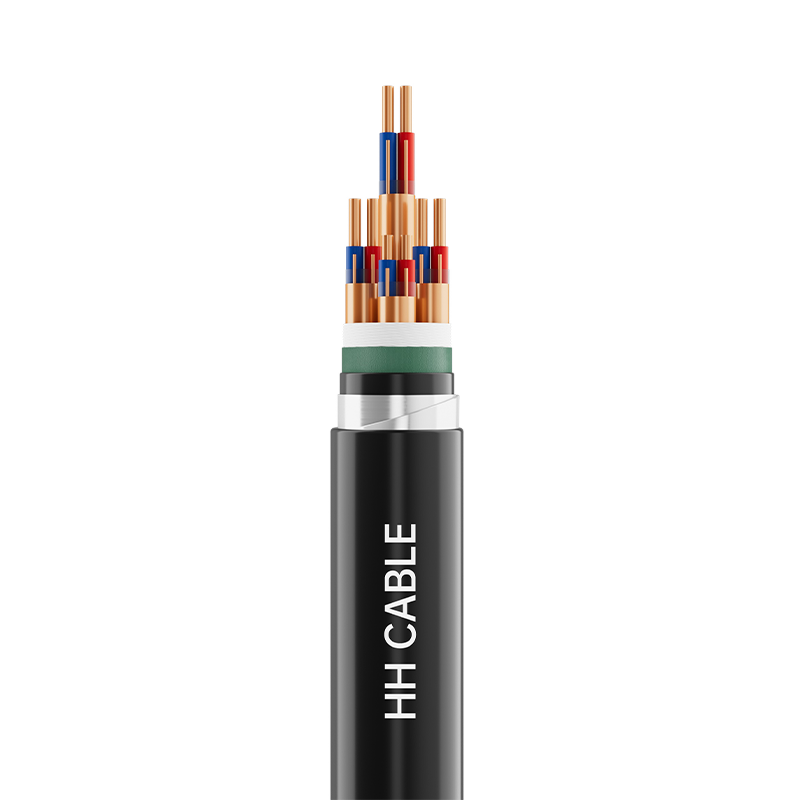

Cablurile de control transportă semnale de comutare și interblocare la 450/750V și sunt construite pentru robustețe mecanică, adesea cu multe nuclee. Cablurile pentru instrumente transportă semnale analogice sau digitale de nivel scăzut la 300/500V și acordă prioritate capacității scăzute, rezistenței mari de izolație și ecranării eficiente pentru a proteja acuratețea măsurătorilor.

Puteți furniza cabluri pentru variatoare de frecvență?

Da. Cablul nostru de alimentare cu frecvență variabilă de 1 kV este proiectat cu construcție simetrică și ecranare pentru a limita zgomotul în mod comun și vârfurile de tensiune între invertor și motor. Confirmăm valoarea nominală a unității, lungimea cablului și metoda de rutare înainte de a selecta ecranul și clasa conductorului.

Ce interval de temperatură acoperă cablurile dumneavoastră industriale?

Cablurile standard din PVC, PE și poliolefină fără halogen sunt evaluate la temperatura conductorului de 70°C; Cabluri de control XLPE la 90°C. Pentru zonele cu temperaturi ridicate furnizăm cabluri izolate cu cauciuc siliconic la 180°C și cabluri izolate cu fluoroplastic la 200°C, cu temperaturi de instalare de până la -20°C.

Produceți numere personalizate de miez și culori de teaca?

Producem atât cabluri industriale standard, cât și personalizate. Numărări de miezuri de la 2 la 61, secțiuni transversale nestandard, secvențe de culori specifice, legende tipărite și compuși alternativi pentru manta pot fi produse în funcție de desenele sau mostrele clienților.

Ce informații sunt necesare pentru o cotație corectă?

Furnizați modelul sau construcția, nivelul de tensiune, dimensiunea conductorului, numărul de miezuri, materialul de izolație și înveliș, cerințele de ecranare sau blindaj, nevoi speciale de performanță, cantitate, lungimea bobinei și destinația de livrare. Cu aceste detalii confirmam constructia si emitem o oferta.

Cum sunt ambalate și livrate cablurile industriale?

Cablurile sunt furnizate pe bobine din lemn sau oțel cu marcaje de lungime și tambur, protejate pentru transportul maritim. Termenul de livrare pentru cablurile industriale standard este de obicei de aproximativ 7 până la 10 zile după confirmare, în funcție de cantitatea și disponibilitatea materialului.
