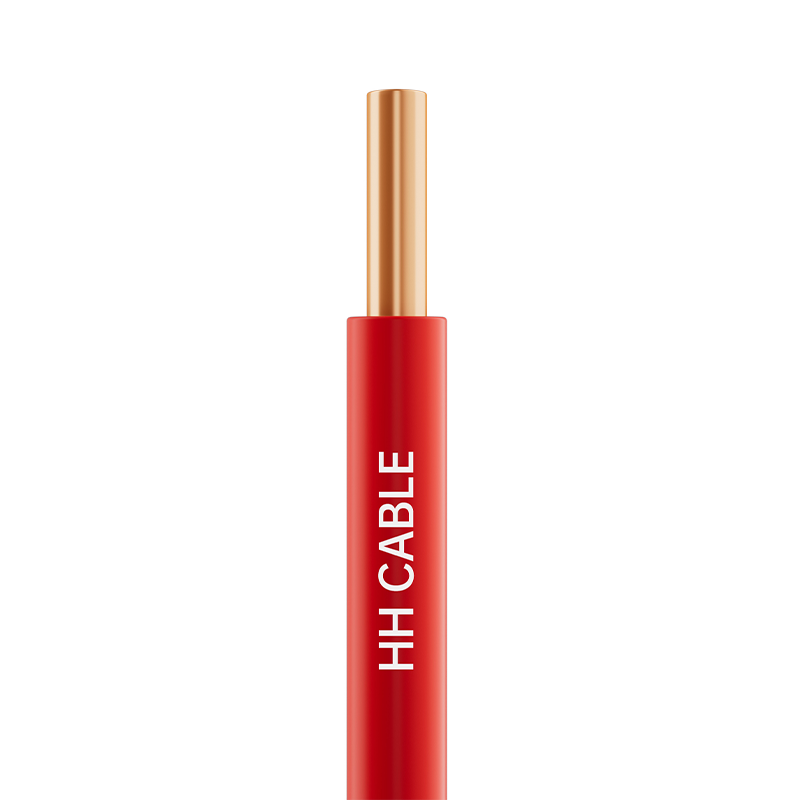

450-750V și mai jos Cabluri, fire și cabluri izolate PVC

Nume produs: 450-750V și mai jos cabluri, fire și cabluri izolate cu PVC

1-Standarde de implementare

GB/T5023-2008, JB/T8734-2016

2-Model de produs

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS etc.

3- Nivelul de tensiune

450/750V, 300/500V, 300/300V

4-Categoria de specificații

Nivel de tensiune

model

Caietul de sarcini

450/750V

60227 IEC 01(BV)

1,5 mm 2 ~ 400 mm 2

BLV

2,5 mm 2 ~ 400 mm 2

60227 IEC 0 2 ( R V)

1,5 mm2~240 mm2

BVR

2,5 mm2~185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2~1,0 mm2

BV

0,75 mm2~1,0 mm2

60227 IEC 06(RV)

0,5 mm2~1,0 mm2

300/500V

BVV

0,75 mm2~185 mm2

BLVV

2,5 mm2~185 mm2

Nivel de tensiune

model

Numărul de nuclee

Caietul de sarcini

300/500V

BVVB

2-3

0,75 mm 2 ~ 10 mm 2

BLVVB

2-3

2,5 mm 2 ~ 10 mm 2

300/500V

60227 IEC 53 (RV V)

2-5

0,75 mm 2 ~ 2,5 mm 2

300/500V

RV V

2

1,5 mm 2 ~ 6 mm 2

3-5

4 mm 2 ~ 6 mm 2

6~37

0,5 mm 2 ~ 2,5 mm 2

300/300V

60227 IEC 52 (RV V)

2-3

0,5 mm 2 ~ 0,75 mm 2

300/300V

RVS

2

0,5 mm 2 ~ 4 mm 2

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductoare rotunde compactate sau necompactate (cupru sau aluminiu sau aliaj de aluminiu), conductoare din cupru - Clasa 1, Clasa 2, Clasa 5; conductoare de aluminiu - Clasa 1, Clasa 2

Strat rezistent la foc (dacă există)

Banda de mica

Izolație

Material izolator PVC

Umplere (dacă există)

Coardă de umplere reticulata din polipropilenă nehigroscopică

Bandă de înfășurare a cablurilor (dacă există)

Material nețesut sau bandă de poliester

teaca exterioara (daca exista)

Compus de înveliș PVC

Identificarea miezului cu 6 fire

6.1 Identificarea coloranților izolației:

6.1.1 Când izolația colorată este utilizată pentru identificarea miezurilor de sârmă izolate, fiecare miez de sârmă izolat poate folosi o singură culoare, cu excepția culorii combinate verde/galben.

6.1.2 Culorile miezului de izolație ale oricărui cablu cu mai multe fire nu pot fi verde și galben, care nu sunt culori combinate.

6.1.2 Pentru miezurile de sârmă izolate verde/galben, o culoare trebuie să acopere cel puțin 30% și nu mai mult de 70% din suprafața miezului de sârmă izolat, iar cealaltă culoare trebuie să acopere restul și să fie consistentă pe tot parcursul.

6.1.4 Spectrul de culori preferat pentru colorarea izolației cablurilor cu cinci fire sau mai puțin este următorul:

1 miez și 2 miezuri: nicio preferință pentru spectrul de culori;

3 miezuri: verde/galben, albastru, maro sau maro, negru, gri;

4 miezuri: verde/galben, maro, negru, gri sau albastru, maro, negru, gri;

5-nuclee: verde/galben, albastru, maro, negru, gri sau albastru, maro, negru, gri, negru.

6.1.5 Atunci când există cerințe speciale pentru cromatografie, părțile din oferta și cererea pot negocia și determina în funcție de cerințele clientului.

6.2 Identificarea digitală a izolației:

6.2.1 Cablurile cu șase sau mai multe fire vor fi identificate prin numere. Izolația va fi de aceeași culoare și aranjată numeric în ordine naturală de la stratul interior până la stratul exterior începând cu miezul izolat nr. 1 (se recomandă izolația neagră cu litere albe), cu excepția miezului izolat verde/galben (dacă există).

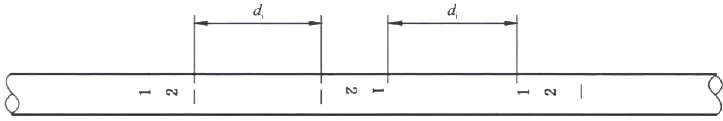

6.2.2 Când semnul constă dintr-un singur număr, sub număr trebuie adăugată o linie orizontală. Când semnul constă din două numere, acestea trebuie aranjate vertical și trebuie adăugată o linie orizontală sub ultimul număr. Intervalul di dintre două grupuri adiacente de numere nu trebuie să fie mai mare de 50 mm. Dispunerea semnelor de identificare digitală este prezentată în figura de mai jos:

7-Culoarea tecii

Alb, negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifug grad A/B/C, rezistent la foc, rezistent la termite, rezistent la rozătoare, rezistent la UV, rezistent la temperaturi scăzute, rezistent la uleiuri minerale etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale este de 70°C.

9.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durata care nu depășește 5 secunde) este de 160 ℃.

9.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

9.4 Raza minimă de îndoire pentru instalarea cablului:

Raza minimă de îndoire a cablurilor cu diametrul exterior mai mic de 25 mm: nu mai puțin de 4 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablurilor cu un diametru exterior mai mare sau egal cu 25 mm: nu mai puțin de 6 ori diametrul exterior al cablului.

9.5 Această serie de fire și cabluri izolate cu PVC are o tensiune nominală maximă de 450/750V și este utilizată pe scară largă în medii rezidențiale, comerciale și industriale pentru iluminat electric și cablare internă, aparate de uz casnic, echipamente electrice, instrumente, echipamente de control, echipamente electronice și dispozitive automate. Metodele de instalare includ cablaje fixe, interioare sau exterioare sau încorporate în conducte sau sisteme închise similare.
