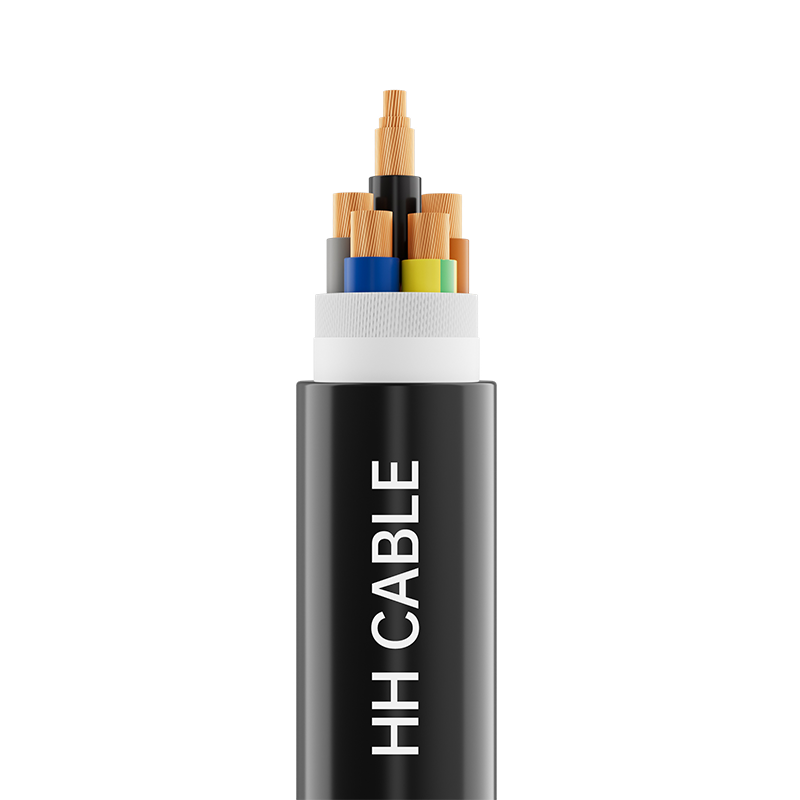

Fire și cabluri ecologice pentru cablare fixă ​​de 450-750V și mai jos

Nume produs: fire și cabluri ecologice pentru cablaje fixe de 450-750V și mai jos

1-Standarde de implementare

Q/320282DJD006-2021

2-Model de produs

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS etc.

3- Nivelul de tensiune

450/750V, 300/500V, 300/300V

4-Categoria de specificații

Nivel de tensiune

model

Caietul de sarcini

450/750V

WDZ-BYJ, WDZ-BY etc.

1,5 mm 2 ~ 400 mm 2

WDZ-BYJR, WDZ-BYR etc.

1,5 mm 2 ~ 240 mm 2

WDZ-RYJ, WDZ-RY etc.

1,5 mm 2 ~ 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY etc.

0,5 mm 2 ~ 1,0 mm 2

WDZ-RY, WDZ-RY etc.

0,5 mm 2 ~ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY etc.

0,75 mm2~10 mm2

Nivel de tensiune

model

Numărul de nuclee

Caietul de sarcini

300/500V

WDZ-RYJYJB, WDZ-RYYB etc.

2

0,75 mm 2 ~ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY etc.

2-5

0,75 mm 2 ~ 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP etc.

2

0,5 mm 2 ~ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS etc.

2

0,5 mm 2 ~ 6 mm 2

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductor de cupru solid de clasa 1 sau conductor de cupru rotund de clasa 2 sau conductor de cupru moale de clasa 5

Strat refractar (dacă există)

Banda de mica

Izolație

Polietilenă sau poliolefină reticulata sau material izolator poliolefin reticulat

Umplere (dacă există)

Funie de umplere din plasă de polipropilenă non-higroscopică

Bandă de înfășurare a cablurilor (dacă există)

Bandă cu emisie redusă de halogen sau bandă din fibră de sticlă sau bandă din poliester

Ecran metalic (dacă există)

Impletitura de sarma de cupru

teaca exterioara (daca exista)

Material de înveliș din poliolefină sau poliolefină reticulat

Identificarea miezului cu 6 fire

6.1 Identificarea coloranților izolației:

6.1.1 Când izolația colorată este utilizată pentru identificarea miezurilor de sârmă izolate, fiecare miez de sârmă izolat poate folosi o singură culoare, cu excepția culorii combinate verde/galben.

6.1.2 Culorile miezului de izolație ale oricărui cablu cu mai multe fire nu pot fi verde și galben, care nu sunt culori combinate.

6.1.2 Pentru miezurile de sârmă izolate verde/galben, o culoare trebuie să acopere cel puțin 30% și nu mai mult de 70% din suprafața miezului de sârmă izolat, iar cealaltă culoare trebuie să acopere restul și să fie consistentă pe tot parcursul.

6.1.4 spectrul de culori preferat pentru colorarea izolației cablurilor cu cinci fire sau mai puțin este următorul:

1 miez și 2 miezuri: nicio preferință pentru spectrul de culori;

3 miezuri: verde/galben, albastru, maro sau maro, negru, gri;

4 miezuri: verde/galben, maro, negru, gri sau albastru, maro, negru, gri;

5-nuclee: verde/galben, albastru, maro, negru, gri sau albastru, maro, negru, gri, negru.

6.1.5 Atunci când există cerințe speciale pentru cromatografie, părțile din oferta și cererea pot negocia și determina în funcție de cerințele clientului.

6.2 Identificarea digitală a izolației:

6.2.1 Miezurile izolatoare ale cablurilor cu mai mult de două fire pot fi, de asemenea, identificate prin numere. Izolația trebuie să fie de aceeași culoare și dispusă în ordine naturală de la stratul interior până la stratul exterior începând cu miezul de izolație nr. 1 (se recomandă tipărirea numerelor albe pe izolația neagră), cu excepția miezului de izolație verde/galben (dacă există).

6.2.2 Când semnul constă dintr-un singur număr, sub număr trebuie adăugată o linie orizontală. Când semnul constă din două numere, acestea trebuie aranjate vertical și trebuie adăugată o linie orizontală sub ultimul număr. Intervalul di dintre două grupuri adiacente de numere nu trebuie să fie mai mare de 50 mm. Dispunerea semnelor de identificare digitală este prezentată în figura de mai jos:

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifug grad A/B/C, rezistent la foc, rezistent la termite, rezistent la rozătoare, rezistent la UV, rezistent la temperaturi scăzute, rezistent la uleiuri minerale etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung admisă pentru conductorul cablului în timpul funcționării normale este: izolație din poliolefină: 70°C; izolatie din polietilena reticulata sau izolatie din poliolefina reticulata: 90°C .

9.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durată care nu depășește 5 secunde) este: poliolefină: 160°C; izolație din polietilenă reticulata sau izolație din poliolefină reticulata: 250°C.

9.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

9.4 Raza minimă de îndoire pentru instalarea cablului:

Raza minimă de îndoire a cablurilor cu diametrul exterior mai mic de 25 mm: nu mai puțin de 4 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablurilor cu un diametru exterior mai mare sau egal cu 25 mm: nu mai puțin de 6 ori diametrul exterior al cablului.

9.5 Această serie specifică fire și cabluri ecologice pentru cablare cu o tensiune maximă de 450/750V. Ele sunt utilizate pe scară largă în zone cu cerințe ridicate de siguranță și mediu, cum ar fi tranzitul feroviar, aeroporturi, clădiri înalte, centre comerciale și spitale, pentru iluminat electric și cablare internă, aparate electrice, echipamente electrice, instrumente și contoare, echipamente de control, echipamente electronice și dispozitive automate. Metodele de instalare includ cablare fixă, instalare interioară sau exterioară sau încorporare în conducte sau sisteme închise similare.
