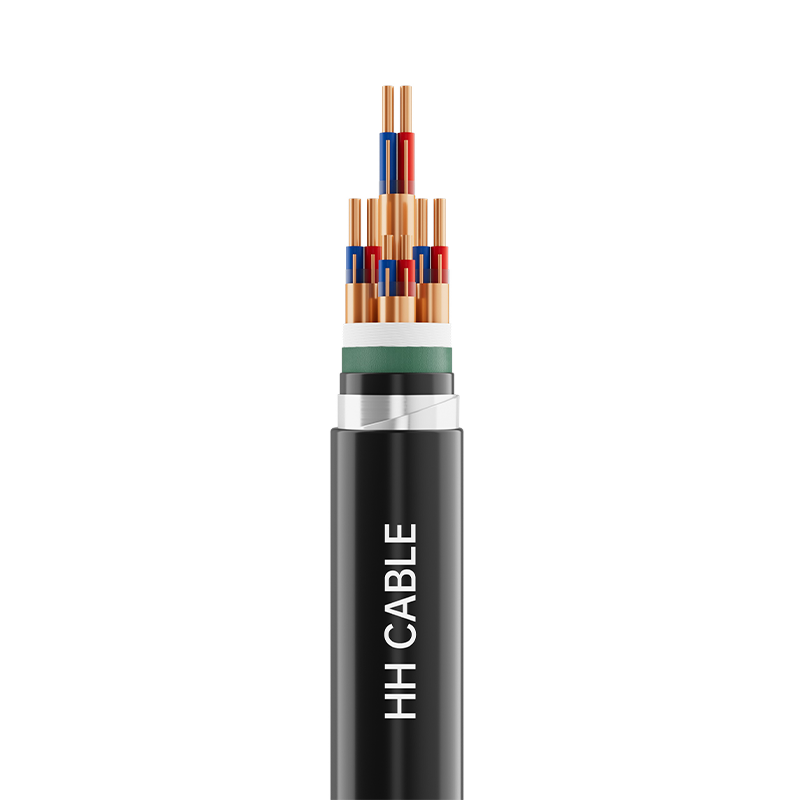

Cabluri pentru computer și instrumente 300-500V

Nume produs: 300-500V cabluri pentru computer și instrumente

1-Standarde de implementare

TICW 6-2009, BS5308

2-Model de produs

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 etc.

3- Nivelul de tensiune

300/500V

4-Specificațiile produsului

grilă

Model

Secțiunea transversală nominală a conductorului mm2

Structura componentelor cablajului

Lane Group

Grup de trei linii

Grup cu patru fire

Izolație din polietilenă, izolație din clorură de polivinil, izolație din polietilenă reticulata, izolație din poliolefină fără halogen și cu emisii reduse de fum

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Izolație din cauciuc siliconic

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Izolație fluoroplastică

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductor de cupru solid de clasa 1 sau conductor de cupru rotund de clasa 2 sau conductor de cupru moale de clasa 5

Strat rezistent la foc (dacă există)

Banda de mica

Izolație

Clorura de polivinil sau polietilena sau polietilena reticulata sau poliolefina fara halogen cu emisii reduse de fum

Bandă răsucită pereche, grup sau stea (dacă este disponibilă)

Banda de poliester sau material nețesut

ecranare individuală (dacă există)

Impletitură de sârmă de cupru sau (bandă de cupru sau bandă de plastic de cupru sau bandă de plastic din aluminiu) înveliș sau bandă de aluminiu din plastic și ecranare compozită cu împletitură de sârmă de cupru

Umplere

Coardă de umplere reticulata din polipropilenă nehigroscopică

Bandă de înfășurare a cablurilor

Material nețesut sau bandă de poliester

Ecranarea generală (dacă există)

Impletitură de sârmă de cupru sau (bandă de cupru sau bandă de plastic din cupru sau bandă de plastic din aluminiu) ambalaj sau bandă de aluminiu din plastic și ecranare compozită cu împletitură de sârmă de cupru

Manșon interior sau manșon de izolare (dacă există)

Policlorură de vinil (PVC), polietilenă (PE) sau compus de înveliș cu poliolefină fără halogen și cu emisii reduse de fum

Armură (dacă există)

Bandă de oțel galvanizat sau sârmă de oțel galvanizat

Teaca exterioara

Policlorură de vinil sau polietilenă sau poliolefină fără halogen cu emisii reduse de fum

Identificarea miezului cu 6 fire

Componentele cablurilor sunt identificate prin colorarea izolației și sunt folosite culori diferite pentru a distinge firele din perechi (grupuri). Diferite spectre de culoare, benzi de culoare sau numere pot fi utilizate pentru a distinge și identifica grupurile de fire sau în funcție de cerințele clientului.

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifugă clasa A/B/C, rezistentă la foc, fără fum și fără halogeni, rezistentă la termite, la rozătoare, la UV, la uleiuri minerale etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale:

Izolație PVC, izolație din polietilenă, izolație din poliolefină fără halogen fără fum: 70°C; izolatie din polietilena reticulata: 90°C.

9.2 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

9.3 Raza minimă de îndoire pentru instalarea cablului:

Pentru cabluri neblindate sau cabluri flexibile ecranate împletite cu sârmă de cupru: raza de îndoire nu trebuie să fie mai mică de 6 ori diametrul exterior al cablului;

Cabluri cu bandă de cupru sau ecran de bandă de cupru-plastic sau ecran de bandă de aluminiu-plastic sau armătură de bandă de oțel sau armătură de sârmă de oțel:

Raza de îndoire nu trebuie să fie mai mică de 12 ori diametrul exterior al cablului.

9.4 Acest cablu este utilizat pe scară largă în sistemele de control și instrumente de automatizare industrială (ICS), sisteme de control distribuit (DCS) și controlere logice programabile (PLC) cu o tensiune nominală de 300/500V. Ca linie de legătură între calculatoarele electronice, instrumentele de automatizare industrială, senzorii și actuatoarele, permite controlul automat al sistemelor de semnal analogice și digitale, cum ar fi detectarea, controlul, alarma și interblocarea și transmite semnale analogice și digitale, cum ar fi detectarea, controlul, interblocarea și alarma pentru variabilele de proces din echipamentele de producție. Are o rezistență excelentă la interferența câmpului magnetic, la interferența electrostatică și este rezistent la deteriorarea insectelor și păsărilor. Poate fi instalat în interior, în exterior, direct îngropat sau în conducte de cabluri și șanțuri.
