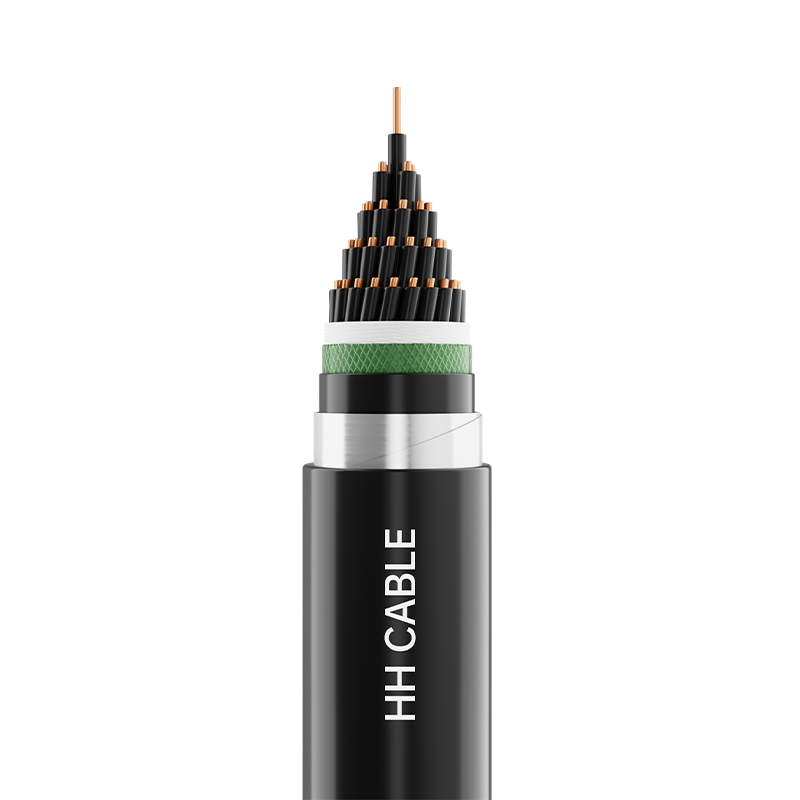

Nume produs: cablu de control izolat PVC 450/750V

1-Standarde de implementare

GB/T9330-2020

2-Model de produs

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP etc.

3- Nivelul de tensiune

450/750V

4-Specificațiile produsului

grila

Modelul a

Secțiunea transversală nominală a conductorului mm2

0.5

0.75

1.0

1.5

2.5

Numărul de nuclee

KVV , KVVP și alte serii

—

2~61

2~19

2-10

KVVP2, KVVP3, KVVP4 și alte serii

—

4~61

4~19

4-10

KVV22, KVVP2-22 și alte serii

—

7~61

4~61

4~19

4-10

K VV 32 și alte serii

—

19~61

7~61

4~19

4-10

KVVR și alte serii

2~61

—

KVVRP și alte serii

2~61

2~48

—

Notă: 1. Gama de specificații pentru cablurile ignifuge, cablurile rezistente la foc și cablurile lor combinate este aceeași cu cea a modelelor corespunzătoare menționate mai sus.

2. Serii de numere de bază recomandate sunt: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 și 61 de nuclee.

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductor de cupru solid de clasa 1 sau conductor de cupru rotund de clasa 2 sau conductor de cupru moale de clasa 5

Strat rezistent la foc (dacă există)

Banda de mica

Izolație

Material izolator PVC

Umplere

Funie de umplere din plasă de polipropilenă non-higroscopică

Bandă de înfășurare a cablurilor

Material nețesut sau bandă de poliester

Ecran metalic

Impletitură cu sârmă de cupru sau (bandă de cupru sau bandă de plastic din cupru sau bandă de plastic din aluminiu)

Teaca interioară (dacă există)

Bandă în relief din polipropilenă sau material de înveliș (policlorură de vinil sau polietilenă)

Manșon de izolare (dacă există)

Material de înveliș din PVC sau polietilenă

Armură (dacă există)

Bandă de oțel galvanizat sau sârmă de oțel galvanizat

Teaca exterioara

Material de înveliș din PVC sau polietilenă

Identificarea miezului cu 6 fire

6.1 Identificarea coloranților izolației:

6.1.1 Când izolația colorată este utilizată pentru identificarea miezurilor de sârmă izolate, fiecare miez de sârmă izolat poate folosi o singură culoare, cu excepția culorii combinate verde/galben.

6.1.2 Culorile miezului de izolație ale oricărui cablu cu mai multe fire nu pot fi verde și galben, care nu sunt culori combinate.

6.1.2 Pentru miezurile de sârmă izolate verde/galben, o culoare trebuie să acopere cel puțin 30% și nu mai mult de 70% din suprafața miezului de sârmă izolat, iar cealaltă culoare trebuie să acopere restul și să fie consistentă pe tot parcursul.

6.1.4 Spectrul de culori preferat pentru colorarea izolației cablurilor cu cinci fire sau mai puțin este următorul:

2 nuclee: nici un spectru de culori preferat; 3 miezuri: verde/galben, albastru, maro sau albastru, negru, maro;

4 miezuri: verde/galben, albastru, negru, maro sau albastru, negru, maro, gri sau portocaliu;

5 nuclee: verde/galben, albastru, negru, maro, gri sau portocaliu, sau albastru, negru, maro, gri, portocaliu sau alte culori diferite.

6.1.5 Atunci când există cerințe speciale pentru cromatografie, părțile din oferta și cererea pot negocia și determina în funcție de cerințele clientului.

6.2 Identificarea digitală a izolației:

6.2.1 Cablurile cu șapte sau mai multe fire vor fi identificate prin numere. Izolația trebuie să fie de aceeași culoare și dispusă numeric de la stratul interior la stratul exterior în ordine naturală începând cu miezul izolat nr. 1 (se recomandă izolația neagră cu litere albe), cu excepția miezului izolat verde/galben (dacă există).

6.2.2 Când semnul constă dintr-un singur număr, sub număr trebuie adăugată o linie orizontală. Când semnul constă din două numere, acestea trebuie aranjate vertical și trebuie adăugată o linie orizontală sub ultimul număr. Intervalul di dintre două grupuri adiacente de numere nu trebuie să fie mai mare de 50 mm. Dispunerea semnelor de identificare digitală este prezentată în figura de mai jos:

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifug grad A/B/C, rezistent la foc, rezistent la termite, rezistent la rozătoare, rezistent la UV, rezistent la temperaturi scăzute, rezistent la uleiuri minerale etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale este de 70°C.

9.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durata care nu depășește 5 secunde) este de 160 ℃.

9.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

9.4 Raza minimă de îndoire pentru instalarea cablului:

9.4.1 Cablu cu structură moale:

Raza de îndoire nu trebuie să fie mai mică de 6 ori diametrul exterior al cablului.

9.4.2 Cabluri neblindate:

Raza de îndoire nu trebuie să fie mai mică de 6 ori diametrul exterior al cablului.

9.4.3 Cabluri blindate și metalice ecranate:

Raza de îndoire nu trebuie să fie mai mică de 12 ori diametrul exterior al cablului.

9.5 Acest cablu este utilizat pe scară largă în sistemele de circuite de control, transmisie de semnal, monitorizare și protecție cu tensiune nominală de 450/750V și mai jos pentru a asigura funcționarea sigură, stabilă și eficientă a sistemelor electrice. Poate fi instalat fix și utilizat în interior , în aer liber sau îngropat direct în conducte de cabluri și șanțuri pentru cabluri.
