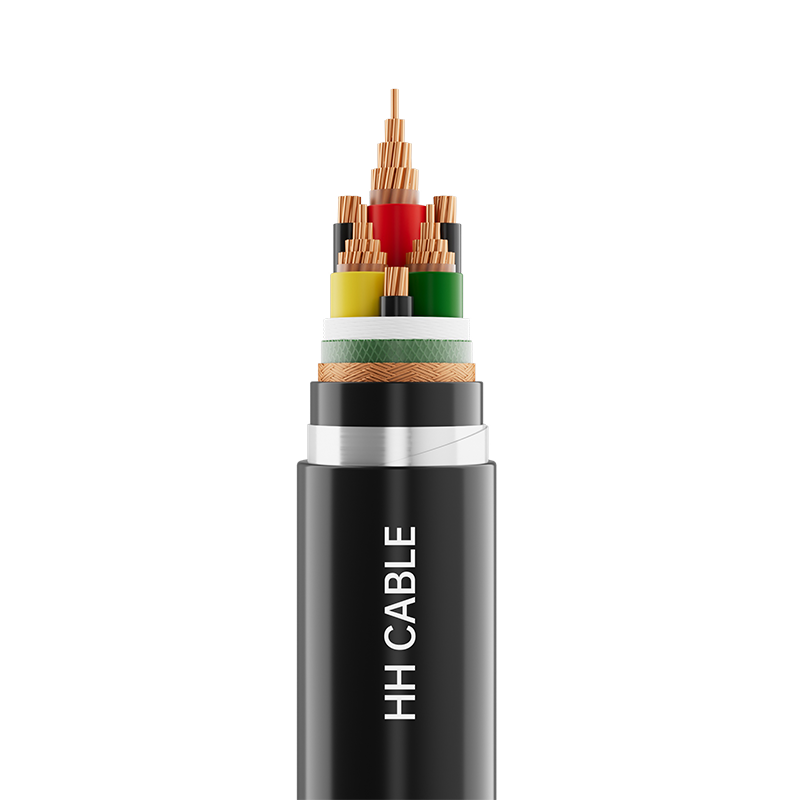

Tensiune nominală 1kV Cablu de alimentare cu frecvență variabilă

Nume produs: Tensiune nominală 1kV cablu de alimentare cu frecvență variabilă

1-Standarde de implementare

Q/320282DJD009-2025

2-Model de produs

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP etc.

3- Nivelul de tensiune

0,6/1kV

4-Specificațiile produsului

Numărul de nuclee

Caietul de sarcini

Numărul de nuclee

Caietul de sarcini

Miezul liniei principale

Miez neutru

Miezul liniei principale

Miez neutru

3 3

4 mm 2

1(0,75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2,5(1,5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2,5) mm 2

150 mm 2

35 (25) mm 2

25 mm 2

6 (4) mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Numărul de nuclee

Caietul de sarcini

3

1,5 mm 2 ~ 300 mm 2

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductoare rotunde compactate sau necompactate din cupru, conductoare din cupru - Clasa 1, Clasa 2, Clasa 5;

Strat rezistent la foc (dacă există)

Banda de mica

Izolație

Izolație din clorură de polivinil, izolație din polietilenă reticulata sau cauciuc siliconic

Umplere

Funie de umplere din plasă de polipropilenă non-higroscopică

Bandă de înfășurare a cablurilor

Bandă nețesută sau din polipropilenă

Ecran metalic

Impletitură cu sârmă de cupru sau sârmă de cupru înfășurată lejer sau (bandă de cupru sau bandă de plastic din cupru sau bandă de plastic din aluminiu)

Teaca interioară (dacă există)

Bandă gofrată din polipropilenă sau material de înveliș (cauciuc siliconic sau clorură de polivinil sau polietilenă sau fără halogen ignifug cu emisii reduse)

Manșon de izolare (dacă există)

Policlorură de vinil sau polietilenă sau material de înveliș ignifug fără halogen sau cauciuc siliconic

Armură (dacă există)

Bandă de oțel galvanizat sau sârmă de oțel galvanizat sau sârmă de oțel galvanizat împletit

Teaca exterioara

Policlorură de vinil sau polietilenă sau material de înveliș ignifug fără halogen sau cauciuc siliconic

Identificarea miezului cu 6 fire

6.1 Colorarea izolației sau identificarea benzii de culoare:

Cablu cu 3 fire: galben, verde, roșu sau conform cerințelor clientului;

3 Cablu cu 3 nuclee: 3 nuclee principale: galben, verde, roșu sau conform cerințelor clientului, 3 nuclee neutre: galben-verde sau negru sau conform cerințelor clientului.

Notă: Izolația din polietilenă reticulata poate fi distinsă prin benzi de culoare sau prin colorarea izolației.

6.2 Identificare digitală a izolației cablului cu mai multe fire:

Cablu cu 3 fire: 1, 2, 3 sau conform cerințelor clientului;

3 Cablu cu 3 nuclee: 3 nuclee principale: 1, 2, 3 sau conform cerințelor clientului, 3 nuclee neutre: 0 sau conform cerințelor clientului.

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifug clasa A/B/C, rezistent la foc, rezistent la termite, rezistent la rozătoare, rezistent la UV, rezistent la ulei, rezistent la uzură, rezistent la temperaturi ridicate etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale:

Izolație PVC: 70℃; Izolație XLPE: 90℃; Izolație din cauciuc siliconic: 180℃.

9.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durată care nu depășește 5 secunde) este: izolație cu clorură de polivinil: 160°C; izolatie polietilena reticulata: 250°C; izolatie cauciuc siliconic: 350°C.

9.3 Temperatura de instalare a cablului nu trebuie să fie mai mică de 0 ℃

9.4 Raza minimă de îndoire pentru instalarea cablului:

9.4.1 Cablu unic neblimat:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 20 de ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 15 ori diametrul exterior al cablului.

9.4.2 Cablu blindat unic:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 15 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 12 ori diametrul exterior al cablului.

9.4.3 Cabluri multi-core neblindate:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 15 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 12 ori diametrul exterior al cablului.

9.4.4 Cabluri blindate cu mai multe fire:

Raza minimă de îndoire a cablului în timpul instalării: nu mai puțin de 12 ori diametrul exterior al cablului;

Raza minimă de îndoire a cablului după instalare: nu mai puțin de 10 ori diametrul exterior al cablului.

Cablul 9.5 este utilizat pe scară largă în sistemele de alimentare care se potrivesc cu motoare cu frecvență variabilă de 0,6/1kV și mai jos, realizând o transmisie și un control eficient și stabil al puterii. Ecranarea excelentă, proprietățile anti-interferențe și adaptabilitatea la frecvențe înalte asigură funcționarea sigură și stabilă a motoarelor cu frecvență variabilă în medii electromagnetice complexe.
