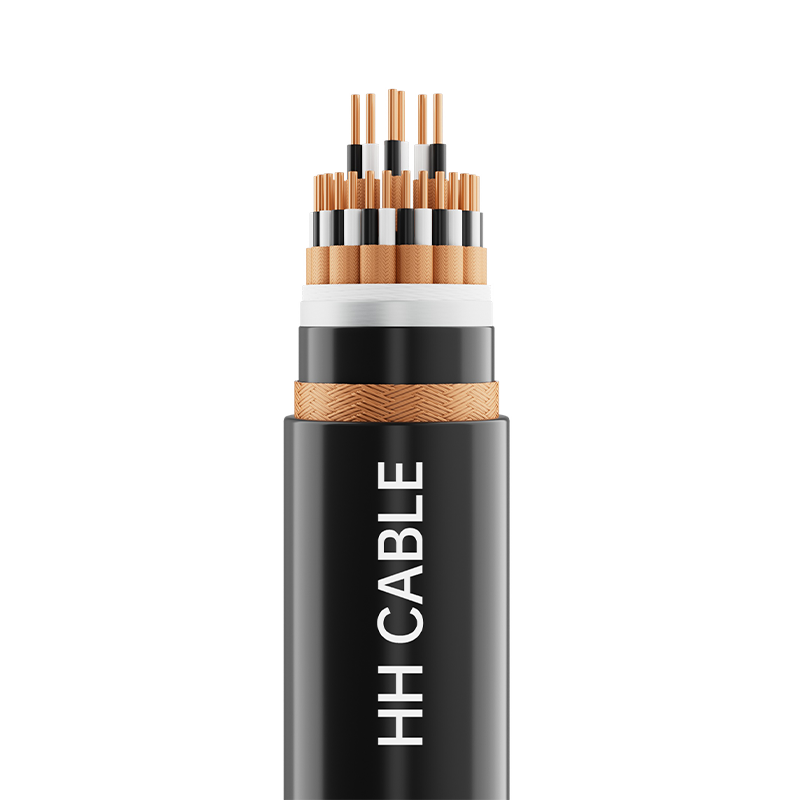

Cabluri pentru computer și instrumente rezistente la temperaturi ridicate și scăzute de 300-500 V

Nume produs: cabluri pentru computer și instrumente rezistente la temperaturi înalte și joase de 300-500 V

1-Standarde de implementare

TICW 6-2009

2-Model de produs

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 etc.

3- Nivelul de tensiune

300/500V

4-Specificațiile produsului

grilă

Model

Secțiunea transversală nominală a conductorului mm2

Structura componentelor cablajului

Lane Group

Grup de trei linii

Grup cu patru fire

Izolație din cauciuc siliconic

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Izolație fluoroplastică

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductor de cupru solid de clasa 1 sau conductor de cupru rotund de clasa 2 sau conductor de cupru moale de clasa 5

Strat rezistent la foc (dacă există)

Banda de mica

Izolație

Material izolator din cauciuc siliconic sau fluoroplastic

Bandă răsucită pereche, grup sau stea (dacă este disponibilă)

Banda de poliester sau material nețesut

Ecranare individuală  (dacă există)

Impletitură de sârmă de cupru sau (bandă de cupru sau bandă de plastic de cupru sau bandă de plastic din aluminiu) înveliș sau bandă de plastic din aluminiu înfășurare ecran compozit cu împletitură de sârmă de cupru

Umplere

Coardă de umplere reticulata din polipropilenă nehigroscopică

Bandă de înfășurare a cablurilor

Material nețesut sau bandă de poliester

Ecranarea generală (dacă există)

Impletitură de sârmă de cupru sau (bandă de cupru sau bandă de plastic de cupru sau bandă de plastic din aluminiu) înveliș sau bandă de plastic din aluminiu înfășurare ecran compozit cu împletitură de sârmă de cupru

Teaca exterioara

Material de înveliș din cauciuc siliconic sau fluoroplastic

Identificarea miezului cu 6 fire

Componentele cablurilor sunt identificate prin colorarea izolației și sunt folosite culori diferite pentru a distinge firele din perechi (grupuri). Diferite spectre de culoare, benzi de culoare sau numere pot fi utilizate pentru a distinge și identifica grupurile de fire sau în funcție de cerințele clientului.

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifugă grad A/B/C, rezistență la temperaturi ridicate și scăzute etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura nominală maximă pe termen lung permisă pentru conductorul de cablu în timpul funcționării normale:

Izolație din cauciuc siliconic: 180℃; Fluoroplastic insulation: 200℃.

9.2 Temperatura de instalare a cablului nu trebuie să fie mai mică de -20℃

9.3 Raza minimă de îndoire pentru instalarea cablului:

Pentru cabluri neblindate sau cabluri flexibile ecranate împletite cu sârmă de cupru: raza de îndoire nu trebuie să fie mai mică de 6 ori diametrul exterior al cablului;

Cabluri cu bandă de cupru, bandă de cupru-plastic sau ecranare cu bandă de aluminiu-plastic:

Raza de îndoire nu trebuie să fie mai mică de 12 ori diametrul exterior al cablului.

9.4 Acest cablu este utilizat pe scară largă în sistemele de control și instrumente de automatizare industrială (ICS), sisteme de control distribuit (DCS) și controlere logice programabile (PLC-uri) care funcționează în medii cu temperatură ridicată sau scăzută, cu o tensiune nominală de 300/500V. Ca linie de legătură între calculatoarele electronice, instrumentele de automatizare industrială, senzorii și actuatoarele, permite controlul automat al sistemelor de semnal analogice și digitale, cum ar fi detectarea, controlul, alarma și interblocarea și transmite semnale analogice și digitale, cum ar fi detectarea, controlul, interblocarea și alarmarea variabilelor de proces în echipamentele de producție. Prezintă o rezistență excelentă la interferența câmpului magnetic, la interferența electrostatică și la deteriorarea insectelor și păsărilor. Poate fi instalat în interior sau în exterior, direct îngropat sau în conducte de cabluri și șanțuri.
