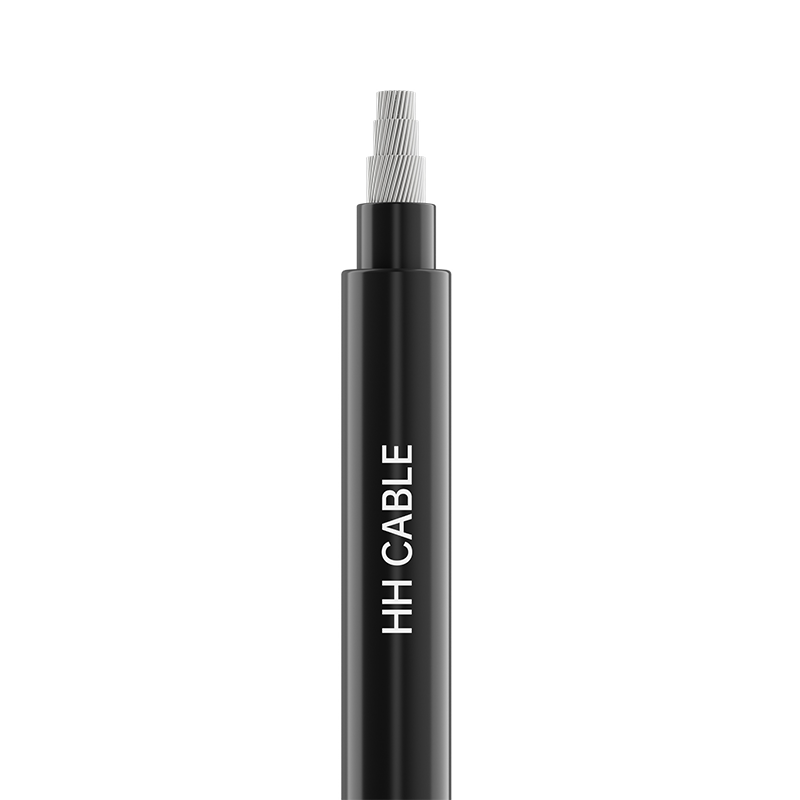

Cabluri solare fotovoltaice (Standarde EN)

Nume produs: Cablu solar fotovoltaic (Standard EN)

1-Standarde de implementare

EN 50618:2014

2-Model de produs

H1Z2Z2-K

3- Nivelul de tensiune

AC: 1/1 kV; DC: 1,5 kV

4-Specificațiile produsului

Numărul de nuclee

Caietul de sarcini

1

1,5~35

5- Descrierea structurii cablurilor

Structura cablului

Descrierea materialului

Dirijor

Conductor din cupru placat cu staniu clasa 5

Strat de izolare (dacă există)

bandă fără halogen cu fum redus

Izolație

Poliolefina reticulata

Strat de izolare (dacă există)

bandă fără halogen cu fum redus

teaca exterioara (daca exista)

Poliolefina reticulata

Identificarea miezului cu 6 fire

Izolație color identification: black or red or white or as per customer's requirements

7-Culoarea tecii

Negru sau conform cerințelor clientului

8-Cerințe speciale de performanță

Ignifugă clasa A/B/C, fără fum și fără halogeni, rezistentă la UV, la frig, la ozon, la intemperii etc.

9- Caracteristicile de aplicare a cablurilor

9.1 Temperatura maximă a conductorului în timpul funcționării cablului: 120°C.

9.2 Temperatura maximă admisă a conductorului cablului în timpul scurtcircuitului (durată care nu depășește 5 secunde) este de 250℃.

9.3 Temperatura de funcționare: -40 °C până la 90 °C

9.4 Temperatura de instalare a cablului nu trebuie să fie mai mică de -15℃

9.5 Raza minimă de îndoire a instalării cablului: nu mai puțin de 4 ori diametrul exterior al cablului;

9.6 Folosit în principal pentru transmiterea energiei DC generată de panourile fotovoltaice și este utilizat pe scară largă pentru interconectarea modulelor fotovoltaice și a cutiilor combinatoare DC. De asemenea, este utilizat pentru alte conexiuni în sisteme fotovoltaice sau sisteme similare de generare a energiei. Este potrivit atât pentru instalații fixe exterioare cât și interioare.
